Pratikte fabrika binalarında lazer tarama, çelik konstrüksiyon montajı öncesi mevcut durumu doğrulamak veya makine yerleşimini yeniden planlamak gerektiğinde devreye giriyor. Çoğu kişi için asıl soru “tarama mı çekilsin, klasik ölçüm mü yeterli” değil; hangi aşamada ne kadar doğruluk gerektiği. Bir üretim hattının çelik kolonları, kiriş yükseklikleri ve boru hatları milimetrik sapma taşıyorsa el ölçümü işi çözmez.
Nokta bulutu üzerinden çıkarılan model, tesisin gerçek “as-built” halini gösterir; proje çizimiyle sahadaki fark genelde orada ortaya çıkar. Bir fabrika binasında kolonlar projeden 3-4 cm kaymış olabilir, çatı aşıkları farklı eğimde durabilir. Bu sapmalar yeni bir konveyör hattı veya vinç yolu montajında ciddi sorun çıkarır.
İçindekiler
Hangi noktada lazer tarama gerekli hale gelir?
Tek katlı basit bir depo için değil, çok katmanlı boru hattı, kablo kanalı ve çelik konstrüksiyonun iç içe geçtiği üretim tesisleri için bu yöntem anlam kazanıyor. Karar eşiği şöyle: yeni ekipman mevcut yapıya milimetrik toleransla oturacaksa tarama gerekir; sadece kabaca alan ölçümü veya kira metrekaresi hesaplanacaksa klasik lazer metre yeterlidir.

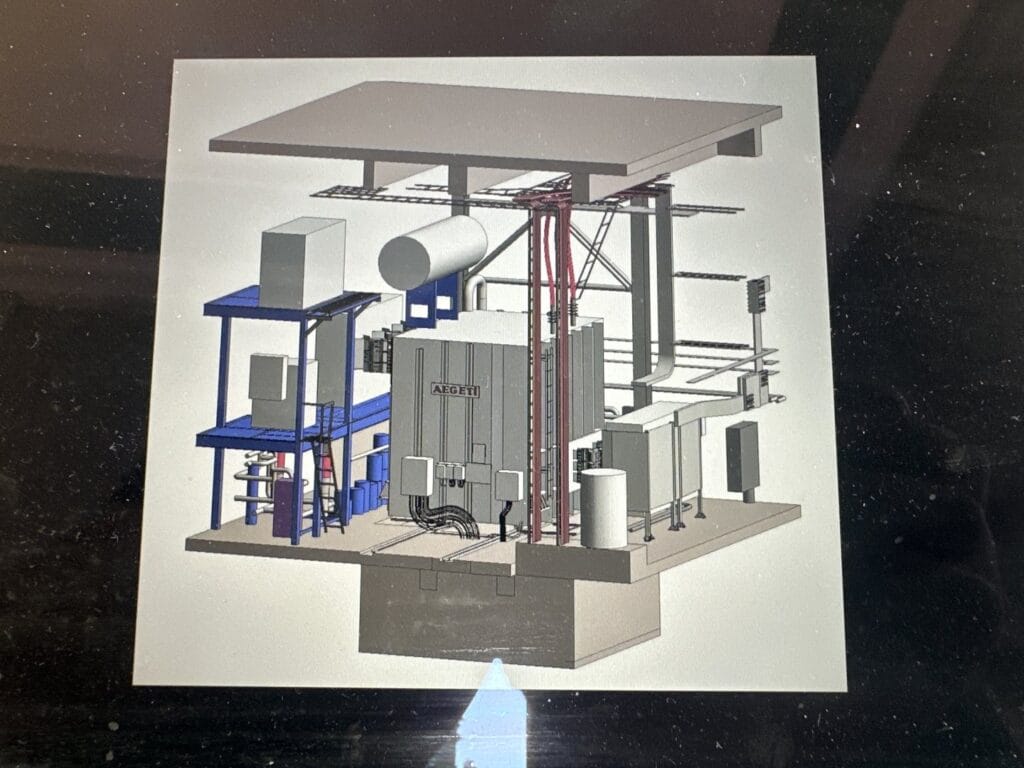

Saha taraması üç aşamada ilerliyor. Önce tesis içinde tarayıcı birkaç noktaya konumlandırılır, her istasyon bir öncekiyle örtüşecek şekilde çekilir. Sonra bu istasyonlar yazılımda birleştirilir ve tek bir nokta bulutu oluşur. Son olarak bu bulut üzerinden kolonlar, kirişler, boru hatları çizilerek 3D model çıkarılır.
- Çelik konstrüksiyon fabrikalarında kolon-kiriş sapmalarını yakalamak için tercih edilir.
- Mevcut ekipmanla çakışma riski olan yeni makine yerleşimlerinde kullanılır.
- Restorasyon veya tadilat öncesi “as-built” belge yoksa devreye girer.
- Basit ölçüm işlerinde bu yöntem gereksiz maliyet çıkarır.
Türkiye’deki fabrika binalarının büyük kısmında yıllar içinde küçük tadilatlar, ek çelik takviyeler veya boru hattı değişiklikleri yapılmış oluyor; bu değişiklikler orijinal projeye işlenmemiş olabilir. Tarama bu “kayıp bilgiyi” geri getiren tek pratik yol.
Ne kadar detay yeterli, model nereye takılıp kalıyor?
Burada işler genelde çözünürlük yüzünden sarpa sarıyor. Tarayıcı ne kadar sık nokta topladıysa model o kadar ağır oluyor; bir üretim hattının tamamını “her cıvatayı görecek” hassasiyette taramak istersen dosya boyutu yazılımın kaldıramayacağı seviyeye çıkar. Pratikte çoğu proje için kolon, kiriş, ana boru hattı ve büyük ekipman gövdesi yeterli detay seviyesidir; küçük braket, kablo tavası gibi ayrıntılar modele değil sahada tekrar kontrole bırakılır.
Yaygın yanlış şu: müşteri “en yüksek çözünürlükte tara” diyor ama sonra o modeli açacak bilgisayarı yok. Nokta bulutu birleştirildikten sonra genelde iki ayrı çıktı hazırlanır — ham bulut arşivde kalır, üzerinden çizilen basitleştirilmiş 3D model paylaşılır. İşin gerçek maliyeti taramada değil, o bulutu anlamlı çizgilere dönüştürme aşamasında çıkar; bir hangarın taranması bir gün sürerken modelleme iki-üç haftaya yayılabilir.
Bir de tersi durum var: bina tek katlı, içinde raf sistemi dışında karmaşık bir şey yoksa tarama boşuna zaman kaybı olur. O binanın kolon aksları zaten net, tavan yüksekliği sabitse elle alınan birkaç ölçüm işi görür. Lazer tarama, karmaşıklık arttıkça değer kazanan bir yöntem; basit hacimlerde parayı ve süreyi başka yere ayırmak daha akıllıca.
Tesis tipine göre tarama ihtiyacı nasıl değişir?
Aşağıdaki tablo bina karmaşıklığı arttıkça taramanın nereden değer kazandığını gösteriyor; basit yapılarda klasik ölçüm hâlâ daha mantıklı.
| Tesis tipi | Tarama ihtiyacı | Model detay seviyesi | Tipik süre |
|---|---|---|---|
| Tek katlı depo, sade raf sistemi | Düşük | Kaba hacim yeterli | Gerekmez, elle ölçüm yeter |
| Çelik konstrüksiyon üretim hattı | Yüksek | Kolon-kiriş-boru detaylı | Birkaç gün tarama, 2-3 hafta modelleme |
| Çok katlı proses tesisi (boru/kablo yoğun) | Yüksek | Tüm sistemler ayrı katmanda | 1-2 hafta tarama, 3-4 hafta modelleme |
| Eski bina, tadilat geçmişi belirsiz | Orta-Yüksek | As-built doğrulama öncelikli | Birkaç gün tarama, orta süreli modelleme |
| Yeni inşa, proje çizimi güncel | Düşük | Kontrol amaçlı kısmi tarama | Kısa, tek günlük kontrol taraması |
Hangi durumda tarama, hangi durumda klasik ölçüm?
Yeni bir vinç yolu veya konveyör hattı monte edeceksen ve mevcut çelik konstrüksiyonla çakışma riski varsa lazer tarama gerekir; milimetrik sapma orada montajı durdurabilir. Elindeki bina için sadece kira alanı veya kaba metrekare hesabı çıkaracaksan bu yönteme gerek yok, şerit metre ve lazer ölçer yeterli.
As-built belgesi hiç yoksa, yani binanın orijinal projesiyle şu anki hali arasında ne kadar fark oluştuğunu bilmiyorsan tarama bu boşluğu tek seferde kapatır. Proje çizimin güncelse ve sadece küçük bir tadilat için kontrol yapacaksan tam tarama yerine ilgili bölgenin kısmi taranması işi görür; tesisin tamamını taramak burada bütçeyi boşuna şişirir.
- Çok katlı boru-kablo yoğun bir prosesin revizyonu planlanıyorsa tarama şart, elle ölçüm hatayı büyütür.
- Bina tek katlı ve içinde karmaşık bir sistem yoksa tarama parayı ve zamanı israf eder.
- Tadilat geçmişi belirsiz eski bir fabrikada önce kısmi bir tarama yapıp riskli bölgeyi netleştirmek, sonra karar vermek daha akıllıca.
Fabrika taraması hakkında sık sorulan sorular
Lazer tarama ile klasik ölçüm arasındaki fark ne?
Klasik ölçüm tek noktadan tek değer verir, tarama ise binanın tamamını milyonlarca noktayla kayıt eder. Fark özellikle çelik konstrüksiyonda ortaya çıkıyor; elle ölçtüğün beş nokta doğru olsa da aradaki eğim veya bükülme kaçabilir. Tarama bu ara bölgeleri de nokta bulutunda tutar, sonradan geri dönüp tekrar ölçmen gerekmez.
Tarama sonrası model her zaman gerçek ölçüde mi çıkar?
Nokta bulutu doğru birleştirildiyse ölçek gerçek boyutla örtüşür, ama modelleme aşamasında çizen kişi bir kirişi kabaca düz çizerse gerçek eğim modelde kaybolabilir. Bu yüzden çıkan modelin hangi detay seviyesinde çizildiğini teslim öncesi sormak gerekir. Ham nokta bulutunu da arşivde tutmak, ileride bir sapma şüphesi çıkarsa geri dönüp kontrol etme şansı verir.
Küçük bir fabrika için tarama maliyeti yüksek mi çıkar?
Tek katlı, basit bir bina için tarama genelde gereksiz bir maliyet kalemi olur, çünkü elle ölçüm aynı işi görür. Orta ölçekli çelik konstrüksiyon bir hat için tarama günlük bazda düşük-orta bütçeye oturur, asıl maliyet modelleme sürecinde birikir. Kesin rakam projeye göre değişir ama tipik olarak taramanın kendisi, modellemeden daha ucuza gelir.
