Mutfakta duvar dibinde nem lekesi gördün, altta oturan kat “tavanda leke var” dedi ya da su sayacı boşta dururken dönüyor. İlk aklına gelen “duvarı kırıp bakalım” oluyor ama bu şu an doğru adım değil. Termal kamera bu noktada duvarı hiç kırmadan kaçağın yerini büyük oranda daraltıyor.
Bir daire sahibi ilk kez böyle bir durumla karşılaşıyor ve elindeki tek bilgi ıslak bir leke. Kısa sürede karar vermesi gerekiyor: usta çağırıp duvarı mı kırdırsın, yoksa önce görüntüleme mi yaptırsın? Kısa cevap: önce görüntüleme, kırma en son çare.
İçindekiler
Termal kamera duvar kırmadan nasıl iş görüyor?
Termal kamera aslında suyu görmüyor, sıcaklık farkını görüyor. Sıcak su borusundaki kaçak çevresindeki yüzeyi ısıtıyor, soğuk su borusundaki kaçak ise nemli bölgeyi çevresine göre daha soğuk gösteriyor. Cihaz bu farkı ekranda renk skalasıyla gösteriyor, kırmızı-sarı-mavi geçişleri olarak. Duvarın yüzeyine dokunmadan, sadece karşısında gezdirerek tarama yapılıyor.
Burada Türkiye’deki daireler için bilinmesi gereken bir ayrım var: eski yapılarda sıva kalınlığı ve duvar malzemesi (tuğla, gazbeton, briket) farklı olduğu için aynı kaçak, farklı binalarda ekranda farklı büyüklükte bir leke gibi çıkabilir. Yani “termal kamerada 30 cm’lik leke gördük, kaçak tam orada” demek her zaman doğru değil; leke gerçek kaçak noktasından biraz kaymış olabilir, çünkü su duvar içinde yer çekimiyle aşağı ya da sıva boşluklarından yana doğru yürüyebiliyor. Bu yüzden termal kamera “kesin nokta” değil, “kırılacak alanı küçültme” aracı olarak çalışıyor.

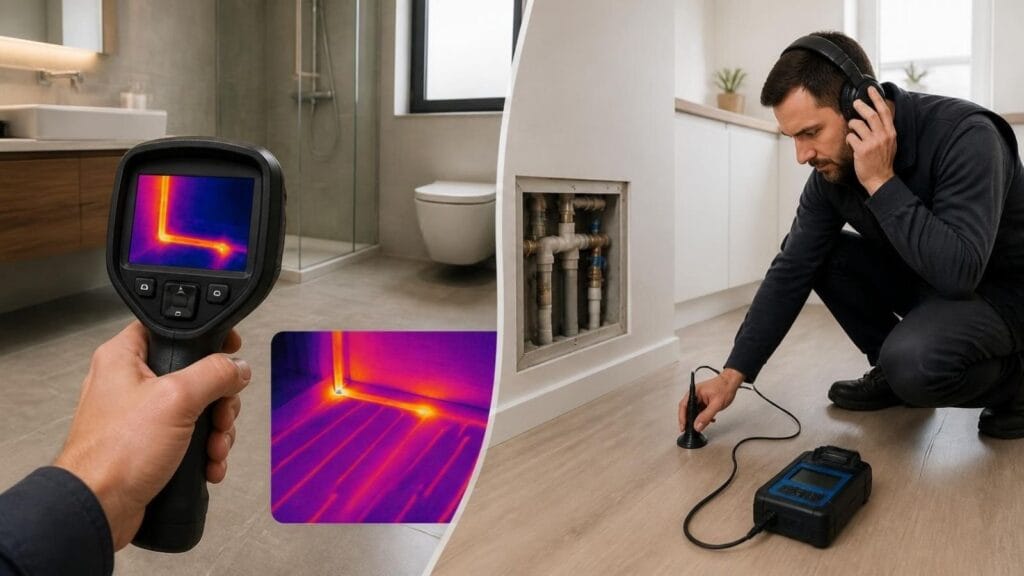

Fotoğrafta görülen tipik sahne şu: duvarın önünde el kamerası büyüklüğünde bir termal kamera tutuluyor, ekranda ısı haritası çıkıyor, yanında da dinleme cihazı (akustik kaçak dedektörü) bulunuyor. İkisi birlikte kullanıldığında sonuç netleşiyor; termal kamera “burada bir şey var” derken, dinleme cihazı su akış sesiyle “evet, kaçak burada aktif” diyerek doğruluyor. Sadece termal kamerayla yetinmek, bazı durumlarda yanlış noktanın kırılmasına yol açabiliyor.
- Termal kamera: sıcaklık farkını gösterir, alanı daraltır
- Dinleme cihazı: su akış sesini yakalayıp noktayı doğrular
- İkisi birlikte: kırma alanı genelde bir el ayası büyüklüğüne iner
Basınçlı su tesisatındaki kaçaklarda bu ikili genelde işe yarıyor, çünkü akan su hem ısı farkı hem ses üretiyor. Ama pissu (atık su) tesisatındaki sızıntılarda su sürekli akmadığı için termal kamera çoğu zaman yetersiz kalıyor, orada gaz izleme ya da kamera sondası daha mantıklı bir tercih oluyor.
Termal kamerayı tek başına yeterli sanmak
Çoğu kişi termal kamerayla görüntüleme yaptırdıktan sonra “ekranda leke çıktı, demek ki kaçak orada” diye düşünüp direkt o noktayı kırdırıyor. Oysa bu cihaz ortam sıcaklığından da etkileniyor. Güneşin duvara vurduğu bir saatte ya da kaloriferin hemen açıldığı bir günde çekilen görüntüde, gerçek kaçakla ilgisi olmayan sıcak-soğuk alanlar da ekrana leke gibi düşebiliyor. Bu yüzden görüntüleme genelde sabah erken saatte veya ısıtma sistemi bir süre kapalı tutulduktan sonra yapılıyor, ortam sıcaklığı stabilleşince ekran gerçek durumu daha net gösteriyor.
Bir başka yanlış varsayım da şu: “kamera lekeyi büyük gösterdi, demek ki kaçak büyük.” Aslında leke büyüklüğü suyun ne kadar süredir aktığıyla ve sıvanın nem tutma kapasitesiyle ilgili, kaçağın boru çapıyla doğrudan alakası yok. Küçük bir çatlaktan hafta içinde sızan su, geniş bir alanı ısıtıp/soğutup büyük bir leke oluşturabiliyor; oysa kırıldığında karşınıza çıkan delik bir kalemin ucu kadar olabiliyor.
Pratik bir eşik var burada: termal kamerada gördüğün leke duvarın alt kısmında ve zeminle birleşen köşede ise, sorun genelde döşeme altındaki tesisatla ilgilidir ve kırma işlemi zeminden başlar, duvardan değil. Leke duvarın orta yüksekliğinde, tesisat kutusu veya vana hizasında çıkıyorsa kaçak büyük ihtimalle o hattaki bağlantı noktasındadır. Bu ayrımı yapmadan rastgele “en koyu renk nerede, oradan kır” mantığıyla gidilirse duvar gereksiz yere büyük açılır.
Görüntüleme sırasında dikkat edilmesi gereken bir şey daha var: komşu daireden gelen su ile kendi tesisatındaki kaçağı ayırt etmek. Termal kamera bu ikisini görüntü olarak birbirinden ayırmıyor, sadece sıcaklık farkını gösteriyor. Ayrım için görüntülemeden önce kendi su sayacını kapatıp beklemek gerekiyor; sayaç dururken leke büyümeye devam ediyorsa kaynak muhtemelen komşu taraftan geliyordur.
Şu anki durumunda ne yapmalı?
Sayaç boşta dururken dönmeye devam ediyorsa ve leke duvarın alt köşesinde çıkıyorsa, önce termal kamera değil su tesisatçısı çağırıp basınç testi yaptırmak daha mantıklı. Çünkü sayaç dönüyorsa aktif bir akış var demektir, termal kameradan önce kaçağın hangi hatta olduğunu (sıcak su, soğuk su, kalorifer) belirlemek gerekiyor; her biri için farklı yerden müdahale ediliyor.
Leke sabit kalıp büyümüyorsa ve sayaç dururken de duruyorsa, bu genelde eski bir sızıntının izi olabilir, aktif kaçak olmayabilir. Bu durumda hemen duvar kırmaya kalkmak boşuna, önce birkaç gün gözlemleyip lekenin büyüyüp büyümediğine bakmak yeterli.
Kısa sürede karar verip yaptırım seçmesi gereken biri için pratik yol şu: leke yeni çıktı ve büyüyorsa direkt termal kamera + dinleme cihazı ikilisiyle görüntüleme yaptır, tek başına termal kamera raporuna güvenip kırma kararı verme. Leke eski ve sabitse, önce boyanın altını kazıyıp nem ölçer ile kontrol etmek daha ucuz bir ilk adım olabilir, cihazlı görüntüleme bir seçenek olarak sonraya kalabilir.
- Sayaç dönüyor + leke büyüyor → önce basınç testi, sonra termal + dinleme cihazı birlikte
- Sayaç duruyor + leke sabit → aktif kaçak olmayabilir, gözlemle
- Leke tesisat kutusu hizasında → kırma noktası duvarda, zeminde değil
- Leke zeminle birleşen köşede → kaçak muhtemelen döşeme altında, zemin açılmalı
Apartman yönetimiyle sorun yaşamamak için bir şey daha önemli: kat mülkiyeti kanunu gereği ortak tesisattaki arıza ile dairenin kendi tesisatındaki arıza farklı sorumluluk alanına giriyor, bu yüzden görüntüleme raporunu (fotoğraf + görüntü) saklamak, komşuyla veya yönetimle anlaşmazlık çıkarsa elde somut bir kayıt bulunması için işe yarıyor.
Termal kamerayla ilgili sık sorulan sorular
Termal kamera ile su kaçağı tespitinde ne kadar süre gerekiyor?
Tek bir oda için görüntüleme genelde yarım saat ile bir saat arasında sürüyor, ama dinleme cihazıyla doğrulama da eklenirse bu süre iki-üç saate çıkabilir. Kaçak birden fazla noktada şüpheli görünüyorsa ölçüm birkaç odayı kapsayabilir, o zaman süre bir güne kadar uzayabilir.
Termal kamera görüntüsü her duvarda aynı netlikte çalışır mı?
Hayır, kalın sıvalı veya taş duvarlı eski yapılarda sıcaklık farkı yüzeye daha zayıf yansıyor, bu yüzden görüntü daha bulanık çıkabiliyor. Alçıpan veya ince sıvalı bölmelerde ise fark çok daha net görülüyor, çünkü ısı yüzeye daha çabuk ulaşıyor.
Termal kamera raporu tek başına yeter mi, yoksa ek test gerekir mi?
Basınç testiyle desteklenmeyen bir termal kamera raporu, kırılacak noktayı yaklaşık gösterir ama garantili göstermez. Kaçağın büyüklüğü ve tam noktası netleşsin isteniyorsa dinleme cihazı veya nem ölçer ile çapraz kontrol yapılması daha güvenli bir yol.
